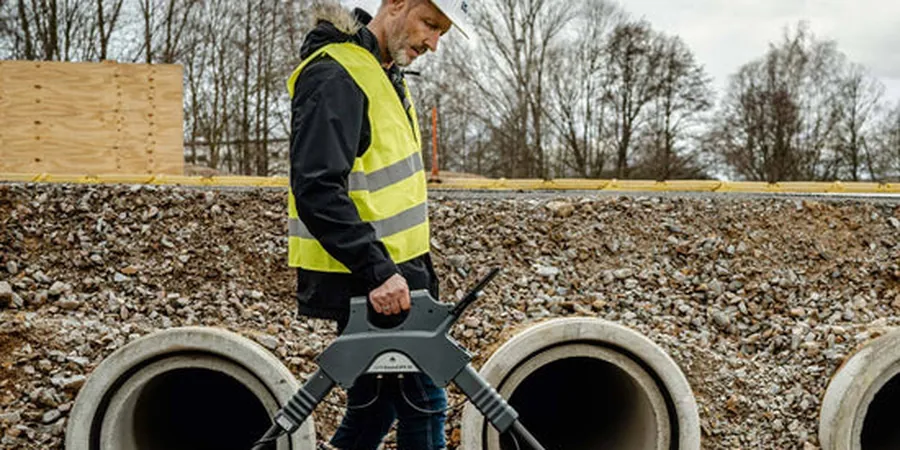

La geología de Jerez, con sus depósitos aluviales del Guadalete y suelos arcillosos expansivos, presenta desafíos únicos para la prospección del subsuelo. La napa freática en la zona del casco histórico suele estar a menos de 4 metros, lo que limita la penetración de ondas electromagnéticas. Aplicamos georradar GPR con antenas blindadas de 200 y 400 MHz para obtener imágenes de alta resolución sin perforar. Combinamos esta técnica con calicatas exploratorias para calibrar las anomalías detectadas, y con ensayo SPT cuando necesitamos correlacionar velocidades de onda con resistencia mecánica. El resultado es un modelo 3D del terreno que reduce riesgos en excavaciones y cimentaciones.
En suelos arcillosos del valle del Guadalete, la humedad puede atenuar la señal del GPR; combinamos antenas de baja frecuencia para compensar.
Metodología y alcance
Consideraciones locales
El desarrollo urbano de Jerez, con siglos de solapamiento de infraestructuras —conducciones de agua del siglo XIX, gas, fibra óptica—, multiplica el riesgo de daños durante excavaciones. No localizar una tubería enterrada puede paralizar una obra y generar costes millonarios. Además, las cavidades naturales en los yesos del Mioceno, típicos del entorno de la campiña jerezana, no siempre aparecen en planos históricos. El georradar GPR permite detectar estos vacíos antes de que el peso de la maquinaria los colapse.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Email: contacto@mecanicadesuelos.vipNormativa aplicable
UNE-EN ISO 22475-1: Guía estándar para el uso de georradar en ingeniería, UNE 41800-3: Criterios de evaluación de estructuras enterradas, ISO 17025: Acreditación para ensayos geofísicos no destructivos
Servicios técnicos asociados
Detección de servicios enterrados
Localización de tuberías metálicas y de PVC, cables eléctricos, fibra óptica y conducciones de gas. Se entrega plano de planta con coordenadas UTM y profundidades estimadas.
Búsqueda de cavidades y oquedades
Exploración en patios, sótanos y solares del casco histórico para identificar huecos, galerías o disolución de yesos. Ideal antes de cimentar o rehabilitar.
Inspección de estructuras de hormigón
Evaluación de losas, muros y pilares en edificios existentes. Detectamos armaduras, vainas de postesado y zonas con delaminación. Aplicable en rehabilitación de bodegas y edificios históricos.
Parámetros típicos
Preguntas frecuentes
¿Qué profundidad alcanza el georradar GPR en los suelos de Jerez?
Depende de la humedad y la conductividad. En suelos arenosos secos del sur de la ciudad alcanzamos hasta 6 metros con antena de 200 MHz. En las arcillas expansivas del centro, con alta humedad, la penetración baja a 2-3 metros con antena de 400 MHz.
¿Cuánto cuesta un estudio de georradar GPR en Jerez?
El rango referencial para un estudio típico en Jerez es de 1.200 a 2.500 euros, dependiendo del área a cubrir, la densidad de puntos de medición y la necesidad de procesado 3D. Incluye informe técnico con perfiles y planos.
¿Puede el GPR atravesar soleras de hormigón armado?
Sí, con antena de 900 MHz penetramos hasta 50 cm en hormigón armado. Detectamos la primera capa de armadura, vainas de postesado y posibles huecos bajo la losa. La malla densa de acero puede generar sombras; en esos casos alternamos con termografía.
¿Necesito permiso municipal para hacer un GPR en la vía pública en Jerez?
No se requiere licencia de obra porque no se perfora ni se abre zanja. Sin embargo, si se trabaja en calzada o acera, se debe solicitar autorización de ocupación temporal al Ayuntamiento de Jerez. Nosotros gestionamos el trámite si es necesario.
