Un edificio de oficinas de seis plantas en la zona de la avenida de la Ilustración, cerca del arroyo del Salado, nos llevó a realizar un análisis de licuefacción de suelos en Jerez cuando el cliente solicitó un estudio de mecánica de suelos completo. Durante la campaña de campo, detectamos que los depósitos aluviales del río Guadalete presentaban arenas limosas sueltas con nivel freático a tan solo 3 metros de profundidad. En nuestra experiencia, estas condiciones son típicas en terrenos ganados al río y pueden activar la licuefacción durante un sismo de magnitud moderada. Para complementar la evaluación, aplicamos el ensayo SPT en siete sondeos y correlacionamos los resultados con el método de Youd e Idriss. También se realizaron ensayos de corte directo en muestras inalteradas para caracterizar la resistencia residual del material.
En Jerez, el análisis de licuefacción es crítico en depósitos aluviales del Guadalete con arenas sueltas y nivel freático alto.
Metodología y alcance
Consideraciones locales
Un error que se repite entre las constructoras locales es confiar la cimentación a zapatas aisladas sin un análisis de licuefacción de suelos en Jerez, especialmente cuando el proyecto está cerca del cauce del Guadalete o en la zona de la Vega. La licuefacción puede provocar asientos diferenciales de hasta 30 centímetros en pocos segundos, colapsando pilares y forjados. En una promoción de viviendas adosadas en la carretera de Arcos, el estudio reveló que el 60% del terreno tenía potencial de licuefacción medio-alto, lo que obligó a rediseñar la cimentación con pilotes hincados hasta el estrato resistente. Ignorar este fenómeno es exponerse a daños estructurales irreversibles.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Email: contacto@mecanicadesuelos.vipVideo explicativo
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004), NCSE-02 (Norma de Construcción Sismorresistente Española), UNE 103800 (Ensayo de penetración estándar SPT), Youd, T.L. & Idriss, I.M. (2001) – Liquefaction Resistance of Soils (NCEER)
Servicios técnicos asociados
Campaña de campo con SPT y CPT
Realizamos sondeos mecánicos con ensayo de penetración estándar (SPT) cada metro hasta la profundidad de proyecto, complementados con penetrómetros estáticos (CPT) para obtener perfiles continuos de resistencia por punta y fricción lateral.
Análisis de laboratorio para licuefacción
Ensayos de granulometría, límites de Atterberg, contenido de finos y humedad natural sobre muestras representativas. Determinación de densidad relativa y curvas de resistencia cíclica mediante triaxial cíclico si el proyecto lo requiere.
Modelización y mitigación del riesgo
Cálculo del factor de seguridad frente a licuefacción con métodos empíricos (SPT, CPT, Vs30) y diseño de soluciones como jet grouting, columnas de grava o mejora del terreno mediante precarga con drenes.
Parámetros típicos
Preguntas frecuentes
¿Qué es la licuefacción de suelos y por qué es relevante en Jerez?

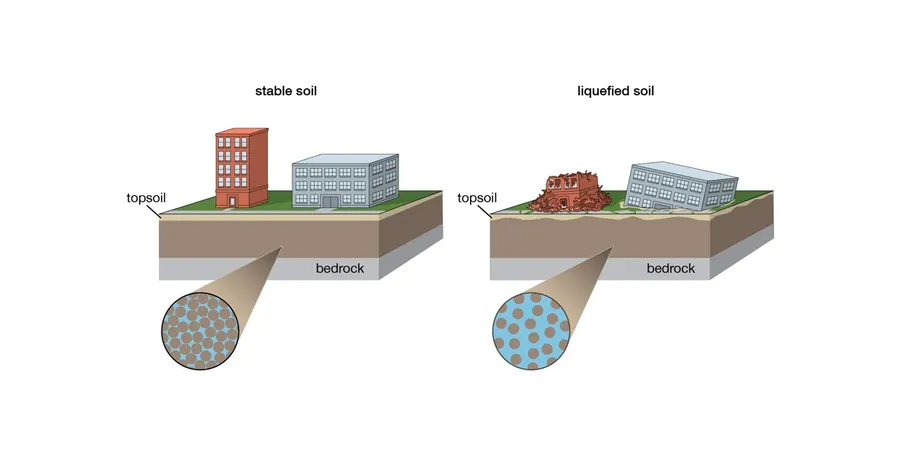

La licuefacción ocurre cuando un suelo granular suelto y saturado pierde su resistencia al corte debido al aumento de la presión de poro durante un sismo. En Jerez, los depósitos aluviales del río Guadalete y las marismas desecadas presentan arenas limosas con alta susceptibilidad. Un sismo de magnitud 5,5 o superior podría activar este fenómeno en zonas como la Vega o la carretera de Arcos, donde el nivel freático es somero.
¿Cuánto cuesta un análisis de licuefacción de suelos en Jerez?
El rango de precio para un estudio completo de licuefacción en Jerez se sitúa entre 1.500 € y 1.990 €, dependiendo del número de sondeos, la profundidad de investigación y los ensayos de laboratorio requeridos. Este coste incluye campaña de campo, análisis de laboratorio, cálculo del factor de seguridad y recomendaciones de mitigación.
¿Qué normativa se aplica al análisis de licuefacción en España?
En España, el análisis de licuefacción se rige por el Eurocódigo 7 (EN 1997-1:2004) y la Norma de Construcción Sismorresistente NCSE-02. Para la metodología de cálculo, se sigue el procedimiento de Youd e Idriss (NCEER 2001) basado en el ensayo SPT, que es la referencia internacional más aceptada para determinar el factor de seguridad frente a licuefacción.
¿Qué ensayos de campo son necesarios para evaluar la licuefacción?
Los ensayos principales son el SPT (penetración estándar) para obtener el valor N corregido, el CPT (penetrómetro estático) para perfiles continuos de resistencia, y la medición de velocidad de onda de corte (Vs30) mediante MASW o refracción sísmica. Combinados, permiten calcular el índice de potencial de licuefacción (LPI) y el factor de seguridad con alta fiabilidad.
