El clima de Jerez, con sus veranos secos y lluvias torrenciales en otoño, altera la humedad del subsuelo de forma cíclica. Esa variación estacional afecta directamente la rigidez de los suelos arcillosos típicos de la campiña jerezana. Por eso, antes de cimentar cualquier estructura, el ensayo placa de carga (PLT) permite medir in situ el módulo de deformación y la capacidad última del terreno. En nuestra experiencia, combinar el PLT con un estudio de mecánica de suelos previo es clave para interpretar correctamente los resultados. El ensayo se ejecuta según la UNE 103808 y proporciona una curva carga-asiento real, no estimada.
La relación Ev2/Ev1 es el indicador más fiable de la compacidad del terreno en Jerez; valores superiores a 2,2 exigen mejora.
Metodología y alcance
- Módulo de deformación Ev1 y Ev2 (carga y recarga).
- Relación Ev2/Ev1, indicador de compacidad.
- Módulo de balasto k (kN/m³).
Consideraciones locales
En Jerez, muchas veces vemos que el ensayo placa de carga (PLT) se programa sin considerar la saturación previa del terreno. Si el suelo está seco en superficie pero húmedo a 40 cm, la placa mide una rigidez irreal. Otro error frecuente es apoyar la placa sobre una capa suelta sin limpiar. El resultado falsea la capacidad portante y puede llevar a diseñar cimentaciones superficiales que luego asientan. Por eso siempre compactamos la superficie de apoyo y controlamos la humedad natural antes de cargar.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Email: contacto@mecanicadesuelos.vipNormativa aplicable
UNE 103808:2006 (Ensayo de carga con placa), UNE 103800:1994 (Interpretación de módulos de deformación), Eurocódigo 7 (EN 1997-1:2004) - Cimentaciones superficiales, Norma de Construcción Sismorresistente NCSE-02 (aplicación en proyectos)
Servicios técnicos asociados

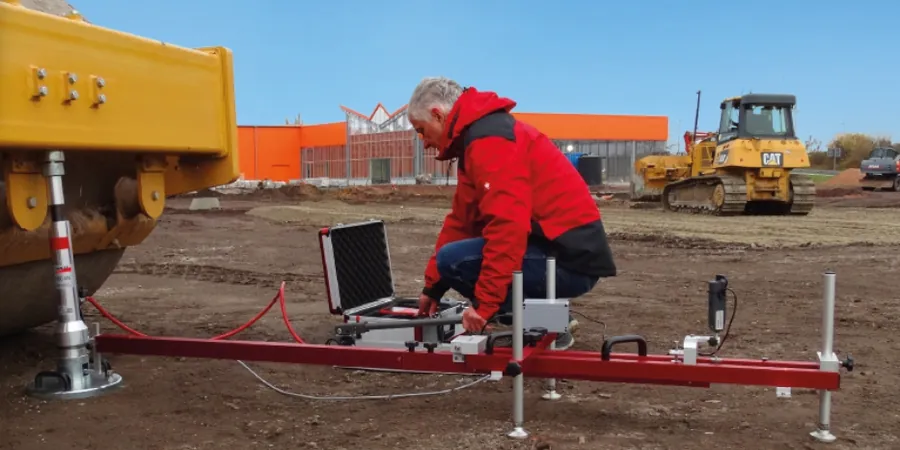

PLT estático en zanja
Ensayo clásico con placa de 600 mm sobre la cota de apoyo de zapatas. Indicado para edificios de hasta 4 plantas. Entrega curva carga-asiento completa.
PLT sobre placa pequeña
Con placa de 300 mm para zonas de acceso restringido o suelos muy firmes. Menor carga máxima pero suficiente para verificar el módulo de balasto en losas.
PLT cíclico con recarga
Aplicación de tres ciclos carga-descarga para evaluar la deformación plástica y elástica. Recomendado en suelos arcillosos expansivos del sur de Jerez.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre el ensayo PLT y un SPT en Jerez?
El PLT mide la deformación real bajo carga estática en superficie, mientras que el SPT (UNE 103800) evalúa la resistencia a la penetración en profundidad. Para cimentaciones superficiales en Jerez el PLT es más directo; para estratos profundos se usa el SPT.
¿Cuánto cuesta un ensayo placa de carga en Jerez?
El rango referencial para un PLT estático con placa de 600 mm en Jerez se sitúa entre 430 y 580 euros, dependiendo del número de ensayos y la accesibilidad de la parcela. Incluye informe técnico con curva carga-asiento.
¿En qué tipo de obras es obligatorio el PLT en Jerez?
El PLT es obligatorio en proyectos de edificación con cimentación superficial cuando el terreno presenta heterogeneidad o se sospechan asientos diferenciales. También lo exigen las ordenanzas municipales para naves industriales y depósitos.
