En Jerez, donde la geología combina depósitos aluviales del río Guadalquivir con formaciones margosas del Mioceno, la respuesta sísmica del terreno varía mucho de una parcela a otra. Aquí los microtremores HVSR (Nakamura) permiten identificar la frecuencia fundamental del suelo sin necesidad de perforar, algo muy práctico cuando se evalúa un solar antes de redactar el estudio geotécnico. Colocamos un sismómetro de banda ancha sobre el terreno y registramos el ruido ambiental durante unos 30 minutos; luego procesamos la relación espectral H/V para obtener el pico de resonancia. Este dato, combinado con un estudio de MASW-Vs30, ayuda a clasificar el sitio según la normativa sísmica española y a decidir si se requiere un análisis dinámico más detallado.
Frecuencias por debajo de 2 Hz indican depósitos profundos de baja rigidez; por encima de 6 Hz, terrenos más competentes.
Metodología y alcance
- Registro de vibración ambiental en 3 componentes (dos horizontales y una vertical).
- Procesado con ventanas de 20-40 segundos y eliminación de transitorios.
- Cálculo de la curva H/V con suavizado Konno-Ohmachi.
- Identificación del pico principal y de picos secundarios en caso de contraste de impedancia múltiple.
Consideraciones locales

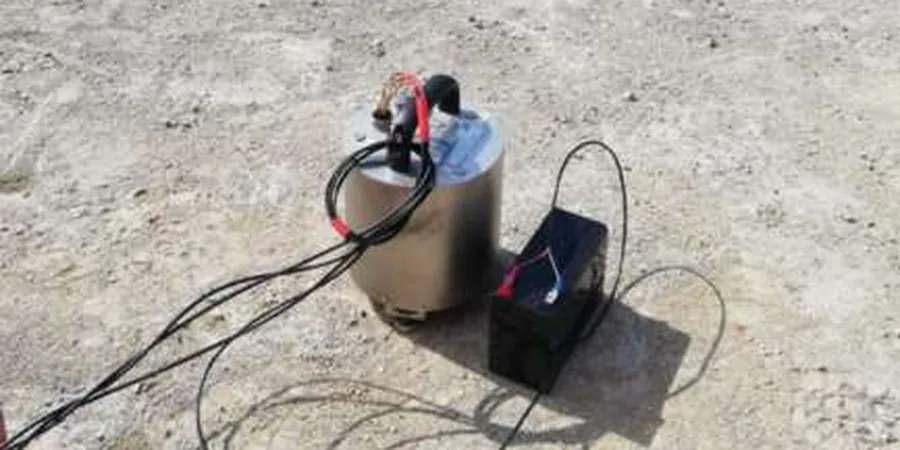

El equipo de medida es ligero: un sismómetro de unos 3 kg y un registrador digital que se conecta a una batería externa. Lo colocamos directamente sobre el suelo natural, evitando hormigón o asfalto que alteren la señal. En Jerez, solemos hacer las mediciones en horas de menor tráfico para reducir el ruido cultural, aunque el algoritmo separa bien las señales transitorias (pasos, vehículos) del ruido estacionario. El principal riesgo técnico es interpretar como frecuencia fundamental un pico generado por el viento o por una estructura cercana; por eso revisamos siempre la forma de la curva y la repetibilidad entre ventanas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Email: contacto@mecanicadesuelos.vipNormativa aplicable
SESAME 2004 (Site Effects Assessment using Ambient Excitations), Eurocódigo 8 (EN 1998-1:2004) – Clasificación del terreno, NCSE-02 (Norma de Construcción Sismorresistente Española)
Servicios técnicos asociados
Tomografía sísmica de refracción
Perfil de ondas P y S para obtener la estratigrafía y el módulo de rigidez hasta 30 m de profundidad, ideal para obras lineales o grandes excavaciones.
Ensayo MASW (Multichannel Analysis of Surface Waves)
Medición de la velocidad de onda de corte (Vs30) en 2D, necesaria para la clasificación sísmica del terreno según NCSE-02 y Eurocódigo 8.
Georradar GPR para estructuras enterradas
Detección de cavidades, tuberías o restos arqueológicos en el subsuelo de Jerez, con antenas de 250 MHz y 500 MHz según la resolución requerida.
Prospección con calicatas mecánicas
Excavación de zanjas hasta 4 m con retroexcavadora para reconocimiento visual directo del terreno y toma de muestras alteradas e inalteradas.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un HVSR y un MASW para evaluar la respuesta sísmica en Jerez?
El HVSR mide la frecuencia natural del terreno a partir del ruido ambiental, mientras que el MASW proporciona el perfil de velocidad de onda de corte (Vs) con profundidad. Ambos son complementarios: el HVSR es más rápido y barato para identificar el pico de resonancia, y el MASW da la rigidez real del subsuelo necesaria para clasificar el sitio según NCSE-02 o Eurocódigo 8.
¿En qué tipo de proyectos de Jerez es recomendable hacer microtremores HVSR?
Es especialmente útil en edificios de más de 4 plantas, naves industriales, puentes y cualquier estructura sensible a la vibración. También se usa en estudios de microzonificación sísmica municipal y en la evaluación de terrenos donde el estudio geotécnico previo indica posibles efectos de sitio. En Jerez, lo aplicamos sobre todo en suelos aluviales del entorno del río Guadalquivir.
¿Cuánto tiempo se tarda en hacer un ensayo HVSR en Jerez y cuándo se entregan los resultados?
Cada punto de medida requiere entre 25 y 35 minutos de registro en campo, más el tiempo de instalación del equipo. Para una parcela típica de 500 m² con 2 puntos, el trabajo de campo se completa en menos de 2 horas. Los resultados procesados (curva H/V, frecuencia pico y mapa de amplificación) se entregan en un plazo de 48 a 72 horas hábiles.
